کوره ذوب چیست؟
کوره ذوب یکی از مهم‌ترین تجهیزات در صنایع فلزی و ریخته‌گری به شمار می‌رود. این دستگاه صنعتی با ایجاد دماهای بسیار بالا، توانایی دارد که انواع فلزات مانند آهن، مس، آلومینیوم، چدن، سرب و … را از حالت جامد به مایع تبدیل کند. هدف اصلی از ذوب فلزات، فراهم‌کردن شرایط لازم برای شکل‌دهی، آلیاژسازی یا تصفیه فلزات است که در نهایت منجر به تولید قطعات صنعتی دقیق، مقاوم و با کیفیت می‌شود.
فرآیند ذوب چگونه انجام می‌شود؟
فرآیند ذوب به این صورت است که با تأمین حرارت مورد نیاز (که می‌تواند از منابع مختلفی همچون برق، گاز، زغال‌سنگ یا حتی قوس الکتریکی تأمین شود)، فلز به دمای ذوب خود می‌رسد و به حالت مذاب درمی‌آید. در این حالت می‌توان فلز را به درون قالب‌ها ریخت یا وارد مراحل بعدی فرآوری کرد.
چرا کوره ذوب اهمیت دارد؟
کوره‌های ذوب نقش کلیدی در زنجیره تأمین و تولید محصولات صنعتی ایفا می‌کنند. بدون آن‌ها امکان بازیافت فلزات، تولید آلیاژهای خاص و ساخت تجهیزات دقیق وجود نداشت. امروزه در صنایع زیر، استفاده از کوره‌های ذوب اجتناب‌ناپذیر است:
- صنایع فولاد و آهن
- ریخته‌گری آلومینیوم و فلزات سبک
- تولید ابزارآلات و قطعات مکانیکی
- ساخت قطعات خودرو و هواپیما
- بازیافت فلزات و ضایعات صنعتی
دسته‌بندی کلی کوره‌ها از نظر عملکرد
کوره‌های ذوب بر اساس تکنولوژی گرمایش، کاربرد، نوع سوخت و ساختار داخلی به دسته‌های مختلفی تقسیم می‌شوند. برای مثال:
- از نظر منبع انرژی: کوره‌های القایی، قوس الکتریکی، گازی، نفتی
- از نظر نوع فلز قابل ذوب: کوره مخصوص فلزات آهنی، غیرآهنی و آلیاژی
- از نظر ظرفیت و اندازه: کوره‌های کوچک آزمایشگاهی تا کوره‌های عظیم کارخانه‌ای
نقش بهره‌وری در انتخاب کوره
انتخاب نوع کوره، مستقیماً بر بهره‌وری اقتصادی و فنی مجموعه تأثیر می‌گذارد. کوره‌ای که انرژی را با بازده بالا مصرف کند، دمای یکنواخت ارائه دهد، عمر طولانی‌تری داشته باشد و آلودگی کمتری ایجاد کند، گزینه‌ای بسیار هوشمندانه برای صنایع خواهد بود.
در این میان، شرکت‌هایی مانند تیکال که در حوزه طراحی و ساخت فیلترهای مغناطیسی تخصص دارند، نقش مهمی در افزایش کارایی کوره‌های ذوب ایفا می‌کنند. این فیلترها با جلوگیری از گردش ذرات فلزی ناخواسته و کاهش خوردگی گالوانیک، باعث افزایش طول عمر و پایداری عملکرد سیستم‌های حرارتی می‌شوند.
انواع کوره‌های ذوب و کاربردهای آن‌ها در صنعت
۱. کوره القایی (Induction Furnace)
کوره القایی یکی از مدرن‌ترین انواع کوره‌های صنعتی است که بر پایه اصل القای مغناطیسی کار می‌کند.
- منبع انرژی: برق (جریان متناوب با فرکانس خاص)
- نحوه عملکرد: یک سیم‌پیچ القایی میدان مغناطیسی ایجاد می‌کند که جریان‌های گردابی در فلز به وجود می‌آورد و باعث ذوب آن می‌شود.
- کاربردها:
- ذوب فلزات غیرآهنی مانند مس، آلومینیوم، برنج
- ذوب آلیاژهای خاص در صنایع حساس
- استفاده در تولید قطعات دقیق و مهندسی
- مزایا:
- کنترل دقیق دما
- بازدهی حرارتی بسیار بالا (تا ۹۰٪)
- آلودگی صوتی و زیست‌محیطی بسیار کم
- سرعت عملکرد بالا و ایمنی مطلوب
- محدودیت‌ها: هزینه اولیه بالا، نیاز به برق صنعتی پایدار
۲. کوره قوس الکتریکی (Electric Arc Furnace)
این نوع کوره برای ذوب ضایعات فلزی سنگین و بازیافت فولاد بسیار رایج است.
- منبع انرژی: برق با ولتاژ بالا (قوس الکتریکی میان الکترودها)
- نحوه عملکرد: قوس الکتریکی بین الکترود گرافیتی و فلز ایجاد می‌شود که حرارت بسیار بالایی تولید می‌کند.
- کاربردها:
- ذوب ضایعات آهنی
- تولید فولاد آلیاژی و خاص
- بازیافت فلزات در ظرفیت بالا
- مزایا:
- توان ذوب زیاد در زمان کم
- امکان کنترل ترکیب شیمیایی مذاب
- قابلیت راه‌اندازی و توقف سریع
- محدودیت‌ها: آلودگی گازی بیشتر، نیاز به خنک‌کاری پیشرفته، مصرف انرژی بالا
۳. کوره بوته‌ای (Crucible Furnace)
یکی از سنتی‌ترین و ساده‌ترین انواع کوره‌ها که همچنان در بسیاری از کارگاه‌ها مورد استفاده قرار می‌گیرد.
- منبع انرژی: گاز، برق یا سوخت جامد
- نحوه عملکرد: فلز درون بوته قرار می‌گیرد و مستقیماً یا غیرمستقیم حرارت می‌بیند.
- کاربردها:
- ذوب فلزات با نقطه ذوب پایین مثل سرب، قلع، روی
- استفاده در کارگاه‌های کوچک و صنایع دستی
- نمونه‌سازی و تولیدات سبک
- مزایا:
- هزینه ساخت و نگهداری پایین
- کاربری آسان و فضای نصب کم
- مناسب برای تیراژ پایین و سفارشی
- محدودیت‌ها: کنترل دما دقیق نیست، سرعت ذوب کمتر، خطر آلودگی در صورت نشت فلز مذاب
۴. کوره کوپلا (Cupola Furnace)
کوره‌ای عمودی و صنعتی مخصوص ذوب چدن که در کارخانه‌های بزرگ بسیار کاربرد دارد.
- منبع انرژی: کک، زغال‌سنگ یا گاز
- نحوه عملکرد: بار فلزی و سوخت از بالا وارد می‌شود و در میانه مسیر حرارت بالا تولید و فلز ذوب می‌شود.
- کاربردها:
- تولید چدن در ظرفیت بالا
- ریخته‌گری قطعات ساختمانی یا ماشین‌آلات
- مناسب برای کارخانجات تولیدی بزرگ
- مزایا:
- ذوب پیوسته و ظرفیت بالا
- صرفه‌جویی در سوخت نسبت به برخی کوره‌های دیگر
- مقرون‌به‌صرفه برای تولیدات انبوه
- محدودیت‌ها:
- نیاز به تهویه قوی
- کنترل دمای نسبتاً دشوار
- محدود به فلزاتی مثل چدن
۵. کوره واگنی و کوره تونلی (Wagon & Tunnel Furnaces)
این دو مدل برای گرم‌کاری، پیش‌گرمایش و عملیات حرارتی فلزات استفاده می‌شوند اما در بعضی صنایع ذوب نیز کاربرد محدود دارند. کوره تونلی بیشتر در صنایع کاشی و سرامیک، و کوره واگنی در خطوط تولید پیوسته کاربرد دارد.
مقایسه کوره‌های القایی، قوس الکتریکی و بوته‌ای
در انتخاب نوع کوره مناسب، آشنایی با مزایا، معایب و ویژگی‌های عملیاتی آن‌ها کاملاً ضروری است. سه نوع پرکاربرد کوره در صنعت ایران و جهان عبارت‌اند از: کوره القایی، کوره قوس الکتریکی و کوره بوته‌ای. هر یک از این کوره‌ها مزایا و محدودیت‌هایی دارند که بسته به نوع کاربری، ظرفیت تولید، نوع فلز مورد استفاده و بودجه پروژه باید بررسی شوند.
در جدول زیر، این سه کوره از لحاظ فنی و کاربردی مقایسه شده‌اند:
ویژگی‌ها | کوره القایی | کوره قوس الکتریکی | کوره بوته‌ای |
منبع انرژی | برق با فرکانس بالا | برق ولتاژ بالا (قوس الکتریکی) | گاز، برق یا سوخت جامد |
نوع حرارت‌دهی | القای مغناطیسی مستقیم بر فلز | تخلیه انرژی از طریق قوس الکتریکی | حرارت مستقیم یا غیرمستقیم به بوته |
دقت کنترل دما | بسیار بالا (قابل برنامه‌ریزی دقیق) | متوسط (نوسان دمایی وجود دارد) | پایین (کنترل دستی و سنتی) |
زمان پیش‌گرمایش | بسیار کوتاه | متوسط | نسبتاً طولانی |
بازده حرارتی | بالا (تا ۹۰٪) | متوسط تا بالا (۶۰٪ تا ۸۰٪) | پایین تا متوسط (۴۰٪ تا ۶۰٪) |
آلودگی محیطی | بسیار کم (تقریباً پاک) | متوسط (گاز و دود وجود دارد) | زیاد (احتراق ناقص، آلایندگی بالا) |
هزینه راه‌اندازی | بالا | بسیار بالا | پایین |
هزینه نگهداری و مصرف | متوسط | بالا (الکترود، خنک‌کننده، قطعات مصرفی) | پایین تا متوسط |
ظرفیت ذوب | محدود (مناسب برای دقت بالا) | بسیار بالا (مناسب تولید انبوه) | محدود به ظرفیت بوته |
کاربرد اصلی | فلزات غیرآهنی و آلیاژهای دقیق | فولادسازی و بازیافت ضایعات آهنی | فلزات با نقطه ذوب پایین (سرب، قلع…) |
میزان ایمنی کاری | بالا (به دلیل بسته بودن سیستم) | متوسط (نیاز به تجهیزات حفاظتی قوی) | پایین (در صورت نشتی مذاب خطرناک است) |
مناسب برای چه محیطی؟ | صنایع دقیق، کارگاه‌های مدرن | کارخانه‌های بزرگ تولید فولاد | کارگاه‌های کوچک و سنتی |
تحلیل تخصصی بر اساس کاربری
اگر به دنبال دقت بالا، کنترل اتوماتیک، آلودگی کم و ایمنی کاری زیاد هستید و با فلزات غیرآهنی کار می‌کنید، کوره القایی بهترین گزینه است.
اگر در مقیاس بزرگ با ضایعات آهنی یا فولادسازی سر و کار دارید و هزینه‌های بالای مصرف انرژی و نگهداری برایتان قابل پذیرش است، کوره قوس الکتریکی بهترین انتخاب خواهد بود.
اگر در یک کارگاه کوچک فعالیت می‌کنید، حجم تولیدتان پایین است، و با فلزات ساده مثل آلومینیوم یا سرب کار می‌کنید، کوره بوته‌ای گزینه‌ای مقرون‌به‌صرفه و ساده است.
خنک‌کاری در کوره‌ها و نقش فیلتر مغناطیسی در بهبود عملکرد صنعت ریخته‌گری
در دنیای ریخته‌گری صنعتی، عملیات خنک‌کاری پس از خروج قطعات از کوره نقش حیاتی در کیفیت نهایی محصول ایفا می‌کند. این فرآیند در صورتی مؤثر خواهد بود که تمام اجزا با دقت و به‌صورت یکنواخت خنک شوند؛ وگرنه قطعه دچار دفرمگی، ترک یا شکست ساختاری می‌شود. اما این روند بدون چالش نیست و یکی از اصلی‌ترین مشکلات، آلودگی آب خنک‌کننده به ذرات فلزی است.
اینجاست که فیلتر مغناطیسی تیکال به عنوان راهکاری تخصصی و هوشمندانه وارد میدان می‌شود.
روند خنک‌کاری قطعات پس از خروج از کوره
قطعات فلزی نظیر میلگردها، شفت‌ها، یا پروفیل‌های طویل (با طول‌های ۶ تا ۸ متر) پس از عملیات ریخته‌گری و خروج از قالب، دارای دمایی بسیار بالا و در برخی موارد نزدیک به نقطه ذوب فلز پایه هستند. این قطعات باید در سریع‌ترین زمان ممکن و به‌صورت یکنواخت خنک شوند تا ساختار متالورژیکی آن‌ها حفظ شده و از بروز تاب‌خوردگی، دفرمگی یا ایجاد تنش‌های حرارتی در آن‌ها جلوگیری شود.
مراحل کلیدی خنک‌کاری صنعتی قطعات:
- خروج قطعه از کوره و قالب‌گیری نهایی
قطعات به‌صورت پیوسته از قالب‌های داغ خارج می‌شوند، در حالی که همچنان در حالت نیمه‌جامد یا با دمای بسیار بالا هستند. - پاشش یکنواخت آب از نازل‌های فشار بالا
در این مرحله، نازل‌هایی که در امتداد مسیر قطعه نصب شده‌اند، با فشار بالا آب را روی قطعه می‌پاشند تا به‌سرعت خنک شود. این نازل‌ها باید به‌گونه‌ای چیده شوند که کل سطح قطعه را پوشش دهند و هیچ نقطه‌ای بدون خنک‌کاری باقی نماند. - ریزش و انتقال آب مصرف‌شده به حوضچه‌ها و استخر مرکزی
آب خنک‌کننده پس از برخورد با سطح داغ قطعه، به دلیل اختلاف دما بخار شده یا با ذرات داغ تماس پیدا کرده و مقدار قابل‌توجهی از ذرات معلق فلزی را با خود حمل می‌کند. - پمپاژ مجدد آب به مدار خنک‌کاری
این آب پس از جمع‌آوری از طریق کانال‌ها یا مجاری فلزی، وارد استخر مرکزی یا مخازن ذخیره می‌شود. سپس با استفاده از پمپ‌های صنعتی قدرتمند مجدداً به نازل‌ها بازگردانده می‌شود تا دوباره در فرآیند خنک‌کاری مورد استفاده قرار گیرد.
نکته بسیار مهم: آلودگی فلزی آب
در هنگام پاشش آب، ذرات ریز فلزی ناشی از پوسته‌پوسته شدن سطح قطعات داغ، شکستگی‌های سطحی، یا ذوب ناقص ممکن است از قطعه جدا شده و به همراه جریان آب به سیستم بازگردانده شوند.
نقش نازل‌های پاشش آب در فرآیند خنک‌کاری
نازل‌ها ابزار کلیدی این فرآیند هستند که در نقاط مختلف مسیر خروج قطعه نصب می‌شوند. این نازل‌ها وظیفه دارند تا آب با دبی بالا و فشار مناسب را پخش کنند تا قطعه به‌صورت یکنواخت سرد شود.
محدودیت‌های فیلترهای معمول و Y استرینرها در سیستم‌های خنک‌کاری صنعتی
در بسیاری از کارخانه‌های ریخته‌گری و خطوط تولید دارای سیستم خنک‌کاری با مدار بسته یا نیمه‌باز، برای پاک‌سازی آب از آلودگی‌های فیزیکی، از فیلترهایی نظیر Y استرینر (Y-Strainer) استفاده می‌شود. اگرچه این نوع فیلترها به دلیل قیمت پایین و سادگی نصب، رایج هستند، اما در کاربردهای حساس و سنگین، کارایی لازم را ندارند و باعث بروز مشکلات متعددی در فرآیند می‌شوند.
✳️ عملکرد عمومی Y استرینر:
Y استرینرها بر اساس یک توری فیزیکی عمل می‌کنند که ذرات درشت موجود در آب را به‌صورت مکانیکی جدا می‌کند. این توری درون یک محفظه Y شکل قرار دارد که در مسیر جریان آب نصب می‌شود و ذراتی مانند گل‌ولای، ماسه یا مواد جامد نسبتاً درشت را فیلتر می‌کند.
اما…
نقاط ضعف و محدودیت‌های اصلی Y استرینرها در صنعت ریخته‌گری:
محدودیت | توضیحات فنی |
عدم توانایی در فیلتر ذرات ریز فلزی | بسیاری از آلودگی‌های موجود در مدار آب خنک‌کننده، ذرات بسیار ریز فلزی هستند که در اثر سایش یا شکافت سطح قطعه ریخته‌گری‌شده وارد آب می‌شوند. این ذرات به‌راحتی از منافذ توری Y استرینر عبور می‌کنند. |
عبور ذرات مغناطیسی و رسانا | Y استرینر توانایی جذب یا حذف ذرات فلزی با خواص مغناطیسی را ندارد؛ در حالی که این ذرات به‌شدت برای نازل‌های خنک‌کاری خطرناک هستند. |
گرفتگی سریع توری فیلتر | به‌دلیل تجمع ذرات در نقاط مشخصی از توری، گرفتگی فیلترها شایع است. این موضوع باعث افت فشار آب و ناپایداری جریان پاشش می‌شود. |
نیاز مکرر به سرویس دستی | برای حفظ کارایی، Y استرینر باید به‌طور منظم باز شده، توری آن تخلیه یا تعویض شود. این کار زمان‌بر است و موجب توقف عملیات یا کاهش بهره‌وری می‌شود. |
عدم تطابق با جریان‌های پیوسته صنعتی | در محیط‌هایی که جریان آب بسیار بالا و دائمی است، Y استرینرها در برابر شوک‌های آلودگی ناگهانی (مانند ورود ناگهانی ذرات فلزی در اثر شکست قطعه) واکنش مناسبی نشان نمی‌دهند. |
افت فشار بالا | توری‌های کثیف باعث افزایش مقاومت جریان شده و در نتیجه فشار پشت نازل‌ها کاهش می‌یابد، که این موضوع مستقیماً کیفیت خنک‌کاری را تحت تأثیر قرار می‌دهد. |
پیامدهای گرفتگی نازل‌ها در سیستم خنک‌کاری کوره‌ها
نازل‌های پاشش آب به‌عنوان حساس‌ترین اجزای سیستم خنک‌کاری قطعات داغ ریخته‌گری‌شده عمل می‌کنند. عملکرد صحیح آن‌ها، تضمین‌کننده‌ی خنک‌کاری یکنواخت و کامل در سطح قطعه است. با این حال، یکی از اصلی‌ترین تهدیداتی که این نازل‌ها را در معرض خطر قرار می‌دهد، ورود ذرات فلزی ریز به درون مسیر جریان آب است؛ ذراتی که اغلب در مرحله خنک‌کاری اولیه از خود قطعه جدا می‌شوند.
منشأ ذرات فلزی در آب:
در زمان برخورد آب خنک با قطعات بسیار داغ، عواملی مانند:
- تفاوت دمایی شدید بین سطح قطعه و آب
- ضربات مکانیکی نازل‌ها
- تنش‌های پنهان در ساختار قطعه ریخته‌گری‌شده
منجر به جدا شدن پوسته‌ها، خراشه‌ها، و ذرات ریز فلزی از بدنه قطعه می‌شوند. این ذرات وارد جریان برگشتی آب شده و به سمت استخر مرکزی هدایت می‌شوند.
نقش ناکارآمد Y استرینر در حذف این آلودگی‌ها
اگرچه در مسیر برگشت آب، Y استرینرهایی نصب می‌شوند تا ذرات معلق را فیلتر کنند، اما این فیلترها:
- فقط قادر به حذف ذرات درشت یا غیرفلزی هستند
- منافذ توری آن‌ها از عبور بسیاری از ذرات ریز فلزی و مغناطیسی جلوگیری نمی‌کند
- ذرات عبوری، مجدداً همراه با آب پمپاژ شده و وارد نازل‌ها می‌شوند
در واقع، بسیاری از ذراتی که در لحظه‌ی خنک‌کاری اولیه از قطعه جدا شده‌اند، پس از عبور از Y استرینر، دوباره به همان نازل‌ها بازمی‌گردند و آن‌ها را به‌مرور دچار گرفتگی می‌کنند.
چرخه‌ای معیوب و پرهزینه
این گردش مداوم ذرات فلزی در مدار آب خنک‌کاری، در نبود یک سامانه تصفیه‌ی مؤثر (نظیر فیلتر مغناطیسی)، یک چرخه مخرب و ادامه‌دار ایجاد می‌کند:
- قطعه داغ → پاشش آب → جدا شدن ذرات فلزی
- ورود ذرات به آب → عبور از Y استرینر
- بازگشت آب آلوده → ورود مجدد به نازل‌ها
- گرفتگی نازل‌ها → اختلال در پاشش → خنک‌کاری ناقص
نتایج مخرب گرفتگی نازل‌ها:
پیامد | توضیح |
خنک‌کاری ناقص از یک سمت | به دلیل عدم پاشش کامل آب، یک سمت قطعه به‌خوبی سرد نمی‌شود. |
دفرمگی و تاب‌برداشت | اختلاف دمایی در سطح قطعه باعث ایجاد تنش حرارتی و تغییر شکل می‌شود. |
افزایش ضایعات | قطعاتی که به‌درستی خنک نشده‌اند، باید اسقاط یا بازذوب شوند. |
توقف خط تولید | در صورت نیاز به تعویض یا شست‌وشوی نازل‌ها، کل خط باید متوقف شود. |
هدررفت زمان و انرژی | برگشت قطعه به کوره و تکرار فرآیند ذوب، ساعت‌ها زمان‌بر است. |
نکته کلیدی: در بسیاری از خطوط تولید، تنها یک گرفتگی جزئی در یک نازل می‌تواند کافی باشد تا نه‌تنها کیفیت یک قطعه کاهش یابد، بلکه کل خط تولید برای چندین ساعت متوقف شود و هزینه‌های هنگفتی به مجموعه تحمیل گردد.
راهکار نهایی: استفاده از فیلترهای مغناطیسی تیکال
در مواجهه با چالش‌های متعدد سیستم‌های خنک‌کاری — از جمله آلودگی مکرر آب به ذرات فلزی، ناکارآمدی Y استرینرها، گرفتگی پی‌در‌پی نازل‌ها و افت کیفی محصولات — نیاز به یک راهکار تخصصی، دائمی و صنعتی بیش از هر زمان دیگری احساس می‌شود. فیلتر مغناطیسی صنعتی تیکال دقیقاً برای پاسخ به این نیاز طراحی شده است؛ راهکاری که نه‌تنها مشکل را حل می‌کند، بلکه بهره‌وری کل سیستم را بهبود می‌بخشد.
چرا فیلتر مغناطیسی تیکال؟
تیکال به‌عنوان یک برند تخصصی در زمینه طراحی و ساخت تجهیزات فیلتراسیون صنعتی، فیلترهای مغناطیسی خود را بر پایه‌ی دانش روز و نیاز دقیق صنعت ریخته‌گری ایران تولید کرده است.
ویژگی‌های کلیدی فیلترهای مغناطیسی تیکال:
- طراحی مهندسی‌شده برای سیستم‌های مدار بسته و مدار باز خنک‌کاری صنعتی
- استفاده از مگنت‌های دائمی نئودیمیوم با قدرت جذب بسیار بالا
- مقاوم در برابر خوردگی گالوانیک، مخصوصاً در محیط‌های مرطوب، گرم و خورنده
- جداسازی دقیق ذرات فلزی ریز و معلق که از فیلترهای مکانیکی عبور می‌کنند
- بدون نیاز به انرژی یا فشار خارجی برای عملکرد
- دارای سیستم پاک‌سازی آسان و سریع بدون نیاز به توقف خط تولید
مکانیسم عملکرد فیلتر مغناطیسی تیکال
فیلترهای مغناطیسی برخلاف فیلترهای توری یا مکانیکی، مبتنی بر جذب فعال ذرات فلزی از طریق میدان مغناطیسی هستند. این یعنی:
- بدون محدودیت اندازه منافذ
- بدون فشار مضاعف به پمپ‌ها
- بدون کاهش دبی جریان آب
ساختار داخلی فیلتر:
بخش | عملکرد فنی |
هسته مغناطیسی با پوشش ضدزنگ | ایجاد میدان مغناطیسی قوی برای جذب ذرات آهنی و مغناطیسی |
بدنه مقاوم در برابر فشار و خوردگی | تضمین طول عمر بالا حتی در شرایط سخت صنعتی |
شیر تخلیه دستی یا اتوماتیک | خروج سریع و آسان ذرات جذب‌شده بدون نیاز به جداسازی سیستم |
پورت‌های اتصال سریع | نصب آسان در مدارهای مختلف با حداقل توقف سیستم |
برتری فیلتر مغناطیسی تیکال نسبت به فیلترهای سنتی
مقایسه | فیلتر مغناطیسی تیکال | Y استرینر / فیلتر مکانیکی |
توانایی جذب ذرات ریز فلزی | بسیار بالا | بسیار محدود |
نیاز به سرویس دوره‌ای | بسیار کم و سریع | زیاد و زمان‌بر |
عبور ذرات مغناطیسی | مسدود می‌شوند | عبور می‌کنند |
افت فشار سیستم | ندارد | دارد |
طول عمر مفید | طولانی | محدود به توری فلزی |
بهره‌وری انرژی | پایدار | کاهش‌یافته در زمان گرفتگی |
قابلیت استفاده در مدار بسته | بله | محدود و حساس به فشار |
مزایای کلیدی فیلتر مغناطیسی تیکال برای صنایع ریخته‌گری
- جلوگیری کامل از گرفتگی نازل‌ها
- کاهش چشم‌گیر ضایعات ناشی از خنک‌کاری ناقص
- افزایش کیفیت و پاکی آب در مدار سیرکوله
- کاهش توقفات تولید به دلیل خرابی و گرفتگی نازل
- بهره‌وری بهتر منابع انرژی و مصرف آب
- افزایش عمر مفید تجهیزات پاشش و پمپ‌ها
- افزایش راندمان کلی سیستم و کاهش هزینه‌های عملیاتی
برای انتخاب کوره مناسب چه معیارهایی را باید در نظر گرفت؟
انتخاب یک کوره ذوب مناسب، فقط به «قیمت» یا «ظرفیت» آن خلاصه نمی‌شود. بلکه مجموعه‌ای از عوامل فنی، محیطی، اقتصادی و عملیاتی باید به‌صورت هم‌زمان بررسی شوند. در ادامه، مهم‌ترین معیارهایی را می‌خوانید که در فرآیند تصمیم‌گیری شما اثرگذارند:
- نوع فلز قابل ذوب
هر فلز نقطه ذوب و رفتار حرارتی خاص خود را دارد. بنابراین قبل از هر چیز باید بدانید با چه فلزی (یا آلیاژی) کار می‌کنید:
- برای فلزات غیرآهنی مثل آلومینیوم، مس و برنج → کوره القایی یا بوته‌ای
- برای فلزات آهنی و فولادها → کوره قوس الکتریکی یا کوپلا
- برای آلیاژهای خاص و دقیق → کوره القایی با تنظیمات پیشرفته
نکته: برخی فلزات به آلودگی محیطی حساس هستند و باید در کوره‌های تمیز ذوب شوند.
- حجم تولید روزانه یا ظرفیت مورد انتظار
این معیار مشخص می‌کند که چه مقدار فلز در هر روز یا هر شیفت کاری باید ذوب شود:
- تولید پایین و سفارشی → کوره‌های کوچک بوته‌ای یا القایی رومیزی
- تولید نیمه‌صنعتی → کوره‌های متوسط القایی یا گازی
- تولید انبوه → کوره قوس الکتریکی یا کوپلا با ظرفیت بالا
توجه: انتخاب ظرفیت بالاتر از نیاز واقعی منجر به افزایش مصرف انرژی و هزینه خواهد شد.
- دقت مورد نیاز در کنترل دما
اگر فرآیند تولید شما نیاز به دمای دقیق، یکنواخت و قابل برنامه‌ریزی دارد (مثلاً در آلیاژسازی یا تولید قطعات حساس)، کوره القایی گزینه بهتری است.
در مقابل، اگر کار شما عمومی‌تر و در حوزه بازیافت یا تولید انبوه است، کوره‌هایی مثل قوس الکتریکی می‌توانند نیاز شما را برآورده کنند.
یادآوری: عدم کنترل دقیق دما، کیفیت محصول نهایی را به شدت کاهش می‌دهد.
- فضای در دسترس در محل نصب
- اگر فضای شما محدود است یا در یک کارگاه کوچک فعالیت دارید، کوره‌های کامپکت مثل بوته‌ای یا القایی کوچک مناسب هستند.
- اگر در کارخانه صنعتی فعالیت می‌کنید و فضای کافی دارید، نصب کوره‌های بزرگ قوس الکتریکی یا کوپلا امکان‌پذیر است.
نکته مهم: حتماً فضای لازم برای تهویه، ایمنی کارگران و حرکت تجهیزات جانبی را هم در نظر بگیرید.
- بودجه اولیه برای خرید و نصب
هر کوره بسته به فناوری ساخت، ظرفیت، سیستم کنترل و برند سازنده، قیمت متفاوتی دارد:
- بودجه محدود → کوره بوته‌ای یا گازی ساده
- بودجه متوسط → کوره القایی با کنترل معمولی
- بودجه بالا → کوره‌های قوس الکتریکی با سیستم خنک‌کننده و فیلتر
یادآوری: قیمت پایین‌تر همیشه به‌صرفه نیست؛ هزینه نگهداری و راندمان پایین‌تر می‌تواند در درازمدت گران‌تر تمام شود.
- هزینه‌های جاری (مصرف انرژی، قطعات مصرفی، نگهداری)
برخی کوره‌ها مثل قوس الکتریکی مصرف برق بالایی دارند یا به تعویض الکترود نیازمندند. کوره‌های بوته‌ای نیز ممکن است سوخت زیادی مصرف کنند. در مقابل، کوره القایی با طراحی بهینه می‌تواند هزینه‌های جاری را کاهش دهد.
پیشنهاد: در صورت نیاز به استفاده مداوم از سیستم خنک‌کننده، پیشنهاد می‌شود از فیلترهای مغناطیسی مانند محصولات شرکت تیکال استفاده شود تا خوردگی در سیستم سیرکوله به حداقل برسد و هزینه‌های تعمیر کاهش یابد.
- سطح مجاز آلودگی در محل نصب یا منطقه صنعتی
- اگر در محدوده شهری یا صنعتی با قوانین زیست‌محیطی سختگیرانه هستید، باید کوره‌ای انتخاب کنید که آلودگی صوتی، گازهای سمی و گردوغبار کمتری تولید کند (مثل کوره القایی).
- اگر در منطقه‌ای با شرایط منعطف‌تر هستید، می‌توانید از گزینه‌های ارزان‌تر مانند کوره‌های سوختی نیز استفاده کنید.
در نظر داشته باشید: استفاده از سیستم‌های تهویه، فیلترهای ذره‌گیر و محافظت کارکنان هم باید در برآورد هزینه‌ها لحاظ شود.
چرا فیلترهای مغناطیسی برای کوره‌های ذوب اهمیت دارند؟

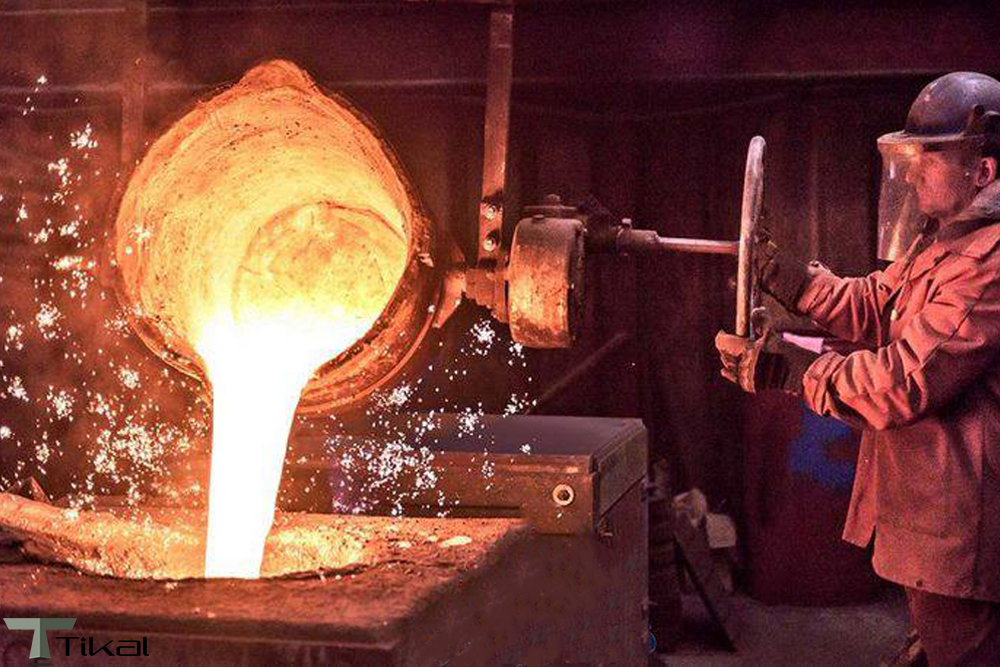

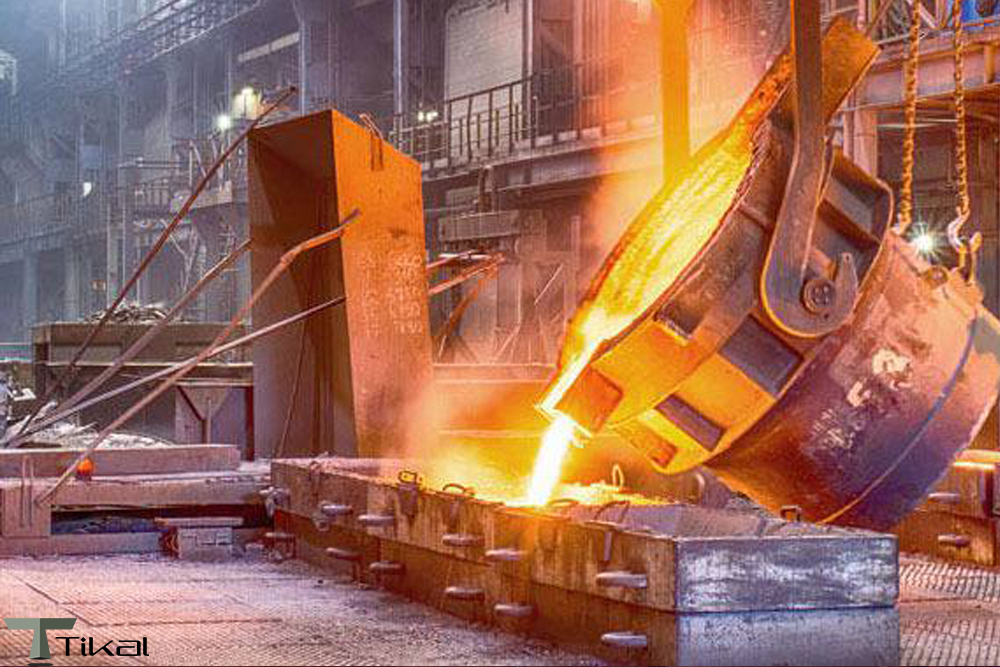

کوره‌های ذوب، یکی از حیاتی‌ترین تجهیزات در صنعت ریخته‌گری و فرآوری فلزات هستند. از آن‌جایی که این سیستم‌ها تحت فشار، دمای بالا و جریان مداوم سیالات (به‌ویژه در مدارهای خنک‌کننده یا سیرکوله) فعالیت می‌کنند، حفظ پایداری عملکرد و طول عمر آن‌ها چالشی جدی به شمار می‌رود.
یکی از مهم‌ترین تهدیداتی که کوره‌های ذوب و اجزای مرتبط با آن‌ها را درگیر می‌کند، خوردگی گالوانیک (Galvanic Corrosion) است. این نوع خوردگی زمانی رخ می‌دهد که دو فلز ناهمسان در حضور یک محیط رسانا (مانند آب در سیستم سیرکوله) در تماس الکتریکی قرار بگیرند. نتیجه این فرآیند؟ یکی از فلزها به‌عنوان آند قربانی شده و به‌تدریج خورده می‌شود.
حالا اینجا پای فیلترهای مغناطیسی به میان می‌آید. فیلترهای مغناطیسی، که تخصص اصلی شرکت تیکال طراحی و تولید آن‌هاست، یکی از موثرترین و ایمن‌ترین روش‌ها برای جلوگیری از بروز خوردگی گالوانیک در سیستم‌های خنک‌کننده و سیرکوله هستند.
اما چطور؟ مکانیزم عملکرد فیلترهای مغناطیسی چیست؟
- فیلتر مغناطیسی به کمک یک یا چند آهن‌ربای قدرتمند، تمام ذرات فلزی شناور، زنگ‌زده یا خورده‌شده را که در آب یا مایع خنک‌کننده در حال چرخش هستند، جذب می‌کند.
- این ذرات کوچک، اگر در مدار باقی بمانند، همان عامل‌های اصلی ایجاد اتصال الکتروشیمیایی بین فلزات مختلف هستند.
- با حذف این ذرات، عملاً مدار بسته می‌ماند، واکنش الکتروشیمیایی متوقف می‌شود و خوردگی گالوانیک شکل نمی‌گیرد.
اهمیت استفاده از فیلترهای مغناطیسی در کوره‌های ذوب را می‌توان در چند محور خلاصه کرد:
- محافظت از تجهیزات گران‌قیمت و حساس:
لوله‌ها، پمپ‌ها، مبدل‌های حرارتی و بدنه کوره‌ها اغلب از فلزات متفاوتی ساخته می‌شوند. اگر خوردگی گالوانیک رخ دهد، آسیب‌هایی جدی و پرهزینه ایجاد می‌شود. - افزایش راندمان سیستم خنک‌کننده:
سیستم خنک‌کننده تمیز، بدون رسوب و بدون ذرات فلزی، به‌مراتب بهتر و پایدارتر حرارت را از کوره می‌گیرد و به محیط منتقل می‌کند. - کاهش هزینه‌های تعمیرات و توقف خط تولید:
هر بار نشتی، گرفتگی یا افت راندمان، به معنای توقف تولید، افت کیفیت محصول نهایی و تحمیل هزینه است. فیلترهای مغناطیسی جلوی این اتفاقات را می‌گیرند. - افزایش عمر مفید کوره و قطعات جانبی:
با کاهش تنش‌های خوردگی در سیستم، عمر قطعات تا چند برابر افزایش می‌یابد. این به معنای سرمایه‌گذاری بلندمدت در بهره‌وری است. - دوستی با محیط زیست:
با کاهش نیاز به مواد ضدخوردگی شیمیایی، خطر ورود آلاینده‌ها به محیط زیست کمتر می‌شود.
در یک جمله:
اگر بخواهیم سلامت و طول عمر یک کوره ذوب صنعتی را تضمین کنیم، استفاده از فیلتر مغناطیسی دقیق و مناسب، نه یک انتخاب لوکس، بلکه یک ضرورت حرفه‌ای و فنی است.
تأثیر فیلترهای مغناطیسی بر عملکرد کوره‌های ذوب
۱. جلوگیری از خوردگی گالوانیک
- یکی از اصلی‌ترین دلایل خرابی در سیستم‌های خنک‌کننده، خوردگی گالوانیک است.
- این نوع خوردگی به‌دلیل تماس بین فلزات ناهم‌جنس در حضور یک سیال رسانا (آب یا گلیکول) اتفاق می‌افتد.
- فیلتر مغناطیسی با جذب ذرات فلزی معلق که در اثر سایش یا خوردگی اولیه تولید شده‌اند، مانع از تسریع واکنش‌های گالوانیک می‌شود.
- نتیجه؟ حفظ یکپارچگی فلزات، کاهش نرخ اکسیداسیون و جلوگیری از نشت یا شکستگی لوله‌ها و مبدل‌ها.
به زبان ساده: فیلتر مغناطیسی مثل یک نگهبان دائمی، اجازه نمی‌دهد دشمن پنهان یعنی “ذرات فلزی فعال” سیستم را از درون فرسوده کند.
۲. افزایش راندمان حرارتی کوره
- تمیزی سیستم خنک‌کننده نقش حیاتی در تبادل حرارت بین اجزای مختلف دارد.
- زمانی که رسوب یا ذرات فلزی در جریان وجود داشته باشند، سطح تماس کاهش یافته و انتقال گرما با افت شدید مواجه می‌شود.
- فیلتر مغناطیسی با حذف این عوامل مزاحم، باعث می‌شود مایعات خنک‌کننده با حداکثر بازدهی عمل کنند و دمای کوره در حالت پایدار باقی بماند.
در عمل: دمای بهینه یعنی ذوب یکنواخت، کاهش نوسانات در فرآیند تولید و افزایش کیفیت محصول نهایی.
۳. کاهش هزینه‌های نگهداری و تعمیرات پیش‌بینی‌نشده
- وجود ذرات فلزی در مایع خنک‌کننده باعث گرفتگی پمپ‌ها، انسداد مبدل‌ها و سایش بیش‌ازحد لوله‌ها می‌شود.
- این مشکلات منجر به توقف‌های ناگهانی خط تولید، نیاز به تعویض قطعات و افزایش ساعات تعمیرات می‌شوند.
- استفاده از فیلتر مغناطیسی، بار نگهداری را کاهش می‌دهد و امکان اجرای نگهداری پیشگیرانه (Preventive Maintenance) را فراهم می‌کند.
در عمل صنعتی: یعنی کوره شما به‌جای توقف اضطراری، طبق برنامه‌ریزی مشخص و بدون غافل‌گیری سرویس می‌شود.
۴. افزایش عمر مفید کوره و سیستم‌های جانبی
- هرچه رسوب کمتر، خوردگی کمتر و سیستم خنک‌تر باشد، عمر کلی تجهیزات افزایش می‌یابد.
- اجزای حساس مثل لوله‌های مسی، پمپ‌های دور بالا یا شیرهای کنترلی در معرض آسیب کمتری قرار می‌گیرند.
- کاهش تنش‌های گرمایی ناشی از افت بازده خنک‌کاری، عمر آستر داخلی کوره را نیز افزایش می‌دهد.
یادآوری مهم: فیلتر مغناطیسی مستقیماً از سرمایه شما محافظت می‌کند؛ چون گران‌ترین بخش یک خط تولید، همان زمان و تجهیزاتی است که زودتر از موعد از کار می‌افتند.
📊 جدول تأثیر فیلتر مغناطیسی بر عملکرد کوره
شاخص عملکردی | بدون فیلتر مغناطیسی | با فیلتر مغناطیسی تیکال |
نرخ خوردگی اجزای فلزی | بالا | بسیار پایین |
پایداری دمایی کوره | ناپایدار، با نوسان | پایدار و یکنواخت |
مصرف انرژی | بیشتر به‌دلیل انتقال حرارت ضعیف | بهینه، با راندمان بالاتر |
دفعات نیاز به سرویس | زیاد و ناگهانی | کم، منظم و قابل پیش‌بینی |
طول عمر کوره | کوتاه‌تر | تا ۲ برابر بیشتر |
